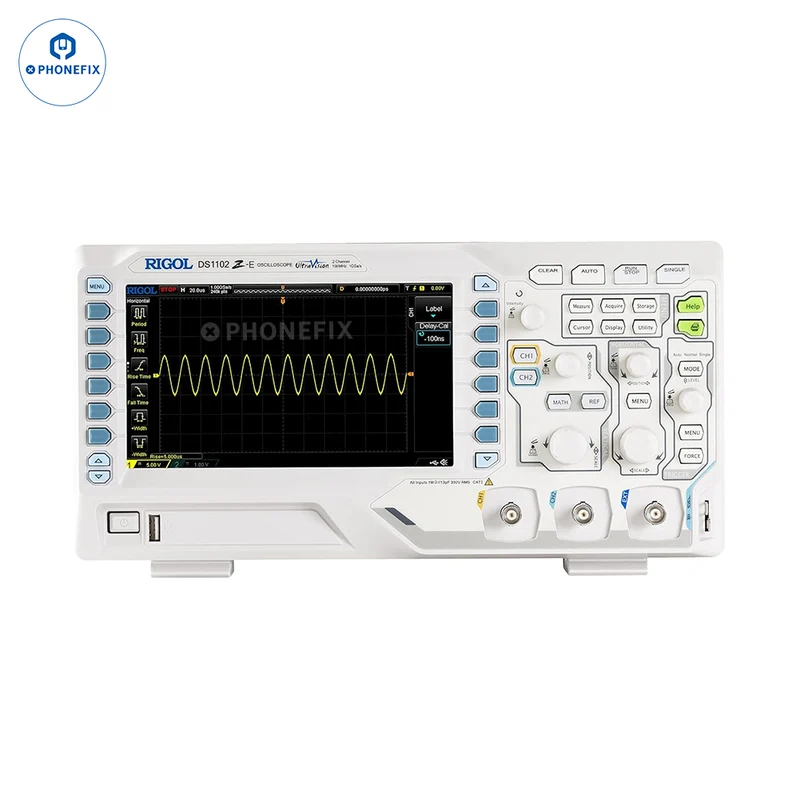

Osciloscopios de almacenamiento digital RIGOL DS1102Z-E de 2 canales y 100 MHz

El Rigol DS1102 ZE es un osciloscopio de almacenamiento digital de dos canales de alta calidad. Ofrece una frecuencia de muestreo en tiempo real de hasta 1 GSa/s y un ancho de banda de hasta 100 MHz (100 V-240 V).

No solo cuenta con un diseño compacto y una pantalla LCD TFT a color de 64K, sino que también ofrece potentes funciones: memoria de hasta 1 MB y función Ultrazoom, que permite observar detalles mientras se analiza toda la forma de onda; 7 modos de disparo, sensibilidad de disparo ajustable, puerto USB compatible con memorias flash USB e impresoras USB, y otras funciones tradicionales de los osciloscopios RIGOL. La calidad de los osciloscopios Rigol es comparable a la de los osciloscopios Agilent y Tektronix.

Datos generales:

• Pantalla: LCD TFT de 5.7" con 65536 colores
• Resolución: 320 × 234 píxeles
• Tamaño: 303mm × 154mm × 133mm
• Peso: 2.5 kg
• Sistemas operativos compatibles: Windows 7 (32 bits + 64 bits), Vista (32 bits + 64 bits), XP (32 bits + 64 bits)

Detalles del osciloscopio:

• Canales: 2
• Frecuencia de muestreo en tiempo real: 1 GSa/s en tiempo real
• Ancho de banda: 100 MHz
• Modo de muestreo: Normal, promedio (2, 4, 8, 16, 32, 64, 128, 256), detección de pico
• Matemáticas: A+B, AB, A×B, FFT (Transformada Rápida de Fourier)
• Ventanas FFT: Rectángulo, Hanning, Hamming, Blackman

Señal:

• Voltaje máximo de entrada: 300 Vrms CAT I
• Frecuencia de muestreo en tiempo real: 13 Sa/s a 1 GSa/s en tiempo real
• Base de tiempo: 5 ns/Div. a 50 s/Div. (Pasos 1-2-5)
• Memoria: 1M Messpunkte (1 canal) 512K Messpunkte (2 canales)

Vertical :

• Convertidor analógico digital (A/D): Con resolución de 8 bits, realiza el muestreo en ambos canales de forma sincronizada.
• Rango de sensibilidad (V/div): 2 mV/Div a 10 V/Div.
• Rango de desplazamiento: ±10 Div. (2 mV - 10 V)

Desencadenar :
Disparador: Canal 1, Canal 2, Ext, Ext/5, Línea CA
Sistema de señal y frecuencia de línea/campo (modo de activación de vídeo): admite los sistemas de transmisión NTSC, PAL y SECAM de cualquier frecuencia de campo o línea.

Medida:
Medición del cursor: modos de medición manual, seguimiento y automático
Medición automática: Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Sobreimpulso, Preimpulso, Frecuencia, Periodo, Tiempo de subida, Tiempo de bajada, +Ancho, -Ancho, +Trabajo, -Trabajo, Retardo 1-2 (subida), Retardo 1-2 (bajada)
